建筑模板由飾面單板組成。旋切單板時，旋切單板的厚度應根據建筑模板的完工厚度確定。然而，在實際生產中，對單板厚度的確定存在著一些模糊的理解甚至誤解，如下所述。

　　單板厚度可分為單板名義厚度、單板實際旋切厚度、于單板厚{TodayHot}度、成品中單板的厚度.

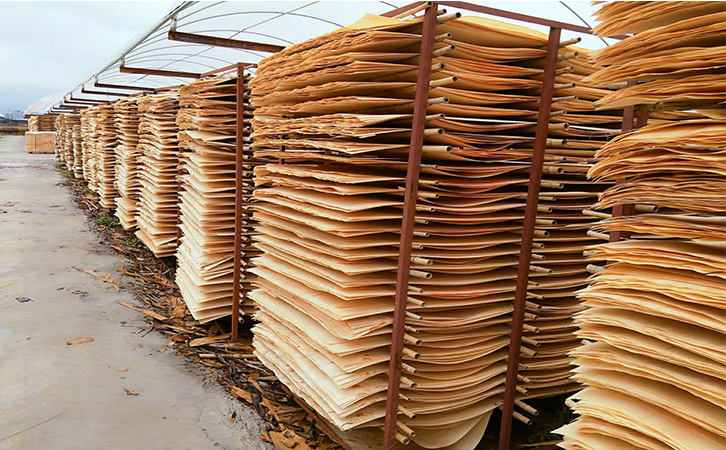

　　在對各個階段的單板厚度進行測量時，為得到準確數值，要有專人用同一螺旋測微儀，在同一操作要領下，分別在旋切后、干燥前、干燥后、涂膠后，選擇同一測點進行測量，以便測出單板厚度的微小變化.從實際測量結果可看出，干燥前測得數值比旋切后稍大，這是由于旋切單板有部分回彈，即在旋切中單板受壓尺壓榨后被壓縮，被壓縮的量其中有部分壓縮為彈性變形，放置一段時間后會出現回彈.而干燥后的尺寸，由于單板在干燥機中干縮，使厚度較干燥前變小(單板干燥后含水率控制在8%～12%，在放置過程中尺寸基本不變).單板涂膠后，由于膠粘劑帶人部分水分，使單板出現膨脹，厚度增加.在熱壓過程中受壓縮，又使單板厚度減小。由上述可知，旋切后，單板經歷了數次厚度上的變化.

　　因此，旋切機在確定旋切單板厚度時，要考慮建筑模板厚度上的{HotTag}加工余量、熱壓過程中的壓縮量、單板干燥時厚度上的干縮量，還要考慮旋切時的單板厚度偏差，同時不要忽略單板厚度上的回彈量和膨脹量.

　　從成品往前推算單板厚度時，這里需要明確的是：壓縮量的計算是以涂膠組坯預壓涂膠后單板膨脹后的厚度，不是單板于燥后的厚度。干縮率的計算要注意不要用含水率達到絕干情況下的干縮率.對單板的干燥還有一點要明確，就是單板在旋切時受到壓尺的壓縮，而木材學中給出的于縮率是木材在沒有壓縮情況下的于縮率，受到壓縮后的木材與沒有壓縮的木材其于縮率有所不同，確定的干縮率應是單板在本廠干燥機現行工藝條件下干燥后的干縮率。因為干燥工藝不同，其干縮率也不同，查取干縮率數值時較好經過實地測量進行驗證.旋切后單板增厚的因素有旋切后的回彈和涂膠后的膨脹，回彈量和膨脹量要經過測量掌握其數值.

　　在確定單板名義厚度(規定的單板旋切厚度)時，對旋切后的工序除考慮成品厚度加工余量、壓縮量、干縮量外，還要把單板回彈量和膨脹量考慮進去，否則確定的單板名義厚度要比要求的厚，這一點也是容易忽略的。

　　經過以上分析，單板名義厚度可表述。為：單板名義厚度=(成品厚度+表面加工余量)/建筑模板層數+每層單板的壓縮量-每層涂膠單板厚度上的膨脹量+單板在干燥機中的厚度干縮量-旋切后單板厚度上的回彈量。

　　值得注意的是，常用的裝飾板分為天然單板和人造單板。天然木單板是由珍貴的天然木材經刨削或旋切而成的薄單板。人造單板是一種花紋美觀的裝飾性單板，它是用低成本原木旋轉切割成單板，用一定的工藝膠水壓成木方，然后刨平切割而成。在膠合板的生產過程中，產生了許多不同的圖案。其中之一是在原膠合板表面粘貼一層薄薄的裝飾單板。它被稱為裝飾單板膠合板。簡稱裝飾單板或裝飾單板。

　　以上就是廣西建筑模板廠家為您簡析的：建筑模板中的單板。
